Auftragsbezogene Hydraulik Schlauch Serienfertigung in einer Fließ Fertigung umgeben von einem unfangreichen Produktsortiment in einer Lagerhallte für Hydraulik und Pneumatik in Achslach im schönen Bayerischen Wald

Auftragsbezogene Schlauch-Serienfertigung

Teilautomatisierte Fließ-Fertigung (ablauforientiert):

Die Anordnung der Betriebsmittel erfolgt entsprechend

dem Arbeitsfluß. Die einzelnen Tätigkeiten sind aufeinander

abgestimmt (Zeittakt). Die Werkstücke (Schläuche) werden über

Transportwagen von einem Arbeitsplatz zum nächsten weitergeleitet.

Eine Auftragsleitkarte die zur richtigen Kommissionierung dient und die Pressmaße und Soll - Istbemaßung dokumentiert auf einem Tisch mit einem Verbindungsstück und einem Hydraulikschlauch

Auftragsleitkarten dienen den Mitarbeitern

zur richtigen Kommissionierung der einzelnen

Komponenten, sowie zur Dokumentation

des Pressmaßes, bzw. der Soll- Istbemaßung.

"Schläuche mit Ausreißsicherung werden innen und außen geschält. Ein Arbeitsdruck von 420 bar kann somit erzielt werden"

Schläuche mit

Ausreißsicherung

werden Innen u. Außen

geschält. Ein Arbeitsdruck von 420 bar kann somit erzielt werden.

"Schläuche mit  Ausreißsicherung  werden Innen u. Außen  geschält. Ein Arbeitsdruck von 420 bar kann somit erzielt werden"
"Nach dem Ablängen und Schälen erfolgt der  Einbindungsprozess mittels  eines Nippeleinstoßgeräts welches unter 10 bar Druck  arbeitet"

Nach dem Ablängen und Schälen erfolgt der

Einbindungsprozess mittels

eines Nippeleinstoßgeräts welches unter 10 bar Druck

arbeitet.

"Entsprechend der BGR 237 und zur Nachvollziehbarkeit  des Herstelldatums werden die Fassungen entsprechend  den jeweiligen Drücken und Schlauchnenngrößen  geprägt"

Entsprechend der BGR 237 und zur Nachvollziehbarkeit

des Herstelldatums werden die Fassungen entsprechend

den jeweiligen Drücken und Schlauchnenngrößen

geprägt.

Animierungsprozess
"Nachdem der Schlauch sämtliche Arbeitssschritte und Dokumentationen durchlaufen hat erfolgt der Armierungsprozess.  Unter 340 Tonnen Preßkraft werden die Komponenten miteinander Kaltverpresst. Nach jeder Pressung wird das Ergebnis mittels Prüfdorne geprüft, um eine maximale Sicherheit zu gewährleisen"
"Nachdem der Schlauch sämtliche Arbeitssschritte und Dokumentationen durchlaufen hat erfolgt der Armierungsprozess.  Unter 340 Tonnen Preßkraft werden die Komponenten miteinander Kaltverpresst. Nach jeder Pressung wird das Ergebnis mittels Prüfdorne geprüft, um eine maximale Sicherheit zu gewährleisen"

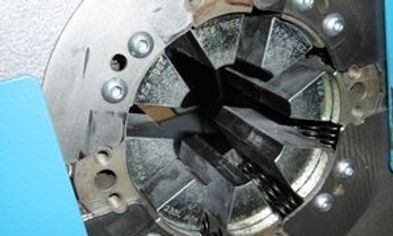

Armierungsprozess:

Nachdem der Schlauch sämtliche Arbeitssschritte und Dokumentationen durchlaufen hat erfolgt der Armierungsprozess.

Unter 340 Tonnen Preßkraft werden die Komponenten miteinander Kaltverpresst. Nach jeder Pressung wird das Ergebnis mittels Prüfdorne geprüft, um eine maximale Sicherheit zu gewährleisen.

"Nachdem der Schlauch sämtliche Arbeitssschritte und Dokumentationen durchlaufen hat erfolgt der Armierungsprozess.  Unter 340 Tonnen Preßkraft werden die Komponenten miteinander Kaltverpresst. Nach jeder Pressung wird das Ergebnis mittels Prüfdorne geprüft, um eine maximale Sicherheit zu gewährleisen"
"Nachdem der Schlauch sämtliche Arbeitssschritte und Dokumentationen durchlaufen hat erfolgt der Armierungsprozess.  Unter 340 Tonnen Preßkraft werden die Komponenten miteinander Kaltverpresst. Nach jeder Pressung wird das Ergebnis mittels Prüfdorne geprüft, um eine maximale Sicherheit zu gewährleisen"
"Endkontrolle und Reinigung  Am Ende des Prozesses erfolgt eine abschließende Sichtprüfung  und Beurteilung sowie die Reinigung des Werkstücks.  Abhängig von den geforderten Reinheitsklassen der Kunden kann dies durch Pelletreinigung oder durch Spülung erfolgen"

Endkontrolle und Reinigung

Am Ende des Prozesses erfolgt eine abschließende Sichtprüfung

und Beurteilung sowie die Reinigung des Werkstücks.

Abhängig von den geforderten Reinheitsklassen der Kunden kann dies durch Pelletreinigung oder durch Spülung erfolgen.

"Ein Hydraulikschlauch wird mit einer Schutzkappe gegen Verunreinigungen geschützt"

Abschließend werden die Schläuche gegen spätere

Verunreinigung geschützt.
